Reaction Ruiskuvaluosat
CFY on ruiskuvaluvalmistaja, jolla on monien vuosien rikas kokemus. Olemme erikoistuneet erittäin tarkkaan mikromuovaukseen ja mikrotyökaluihin, joiden toleranssisäätö on ±5 mikrometriä (μm).
- Tuotteen esittely
CFY on ruiskuvaluvalmistaja, jolla on monien vuosien rikas kokemus. Olemme erikoistuneet erittäin tarkkaan mikromuovaukseen ja mikrotyökaluihin, joiden toleranssisäätö on ±5 mikrometriä (μm). Muokkaamme joka vuosi miljoonia virheettömiä mikroosia lääketieteen, lääketeollisuuden, mikrofluidiikan, elektroniikan, toimistolaitteiden ja autoteollisuuden markkinoille. Nämä mikroosat sisältävät ohutseinäisiä, korkean lämpötilan ja usean ruiskutuskomponentin.
Konseptista, suunnittelusta ja prototyyppien 3D-tulostamisesta tarkkoihin työkaluihin ja virheettömään tuotantoon voimme auttaa sinua vastaamaan haastavimpiin mikroosien haasteisiin ja täyttämään valmistuksen laatu- ja yleiset tuottavuustarpeesi.
Tätä tekniikkaa käytettäessä on otettava huomioon kolme keskeistä näkökohtaa. Ensinnäkin "mikro" viittaa itse osan kokoon, mikä korostaa pienimuotoista valmistusta. Toiseksi "mikroominaisuudet" sisältävät pieniä komponentteja suuremmissa kokoonpanoissa. Vaikka kokonaisuus voi olla suurempi, tiettyjä sen sisältämiä komponentteja tai ominaisuuksia pidetään mikrokokoisina. Lopuksi "mikrotoleranssit" viittaavat osan mittaamiseen vaadittavaan tarkkuuteen. Mikromuovattujen osien on täytettävä tiukat ruiskupuristustoleranssit. Ne voivat joskus olla jopa tuuman tuhannesosaa, jotta ne ovat vaadittujen eritelmien mukaisia.
Mikroruiskutusmuotit
Kun tuotesuunnittelu ja materiaalivalinta on saatu päätökseen, voidaan aloittaa mikroruiskutusyksikkömuotin valmistus.
Riippumatta siitä, onko materiaali termoplastista, orgaanista piitä vai metallijauhetta, muotti on menestyksen tärkein komponentti.

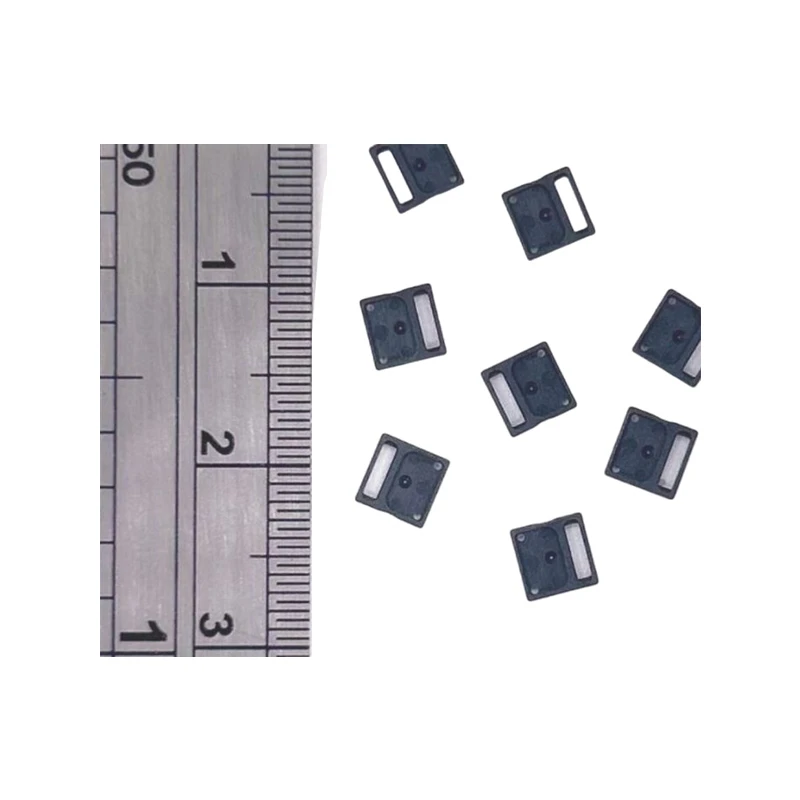

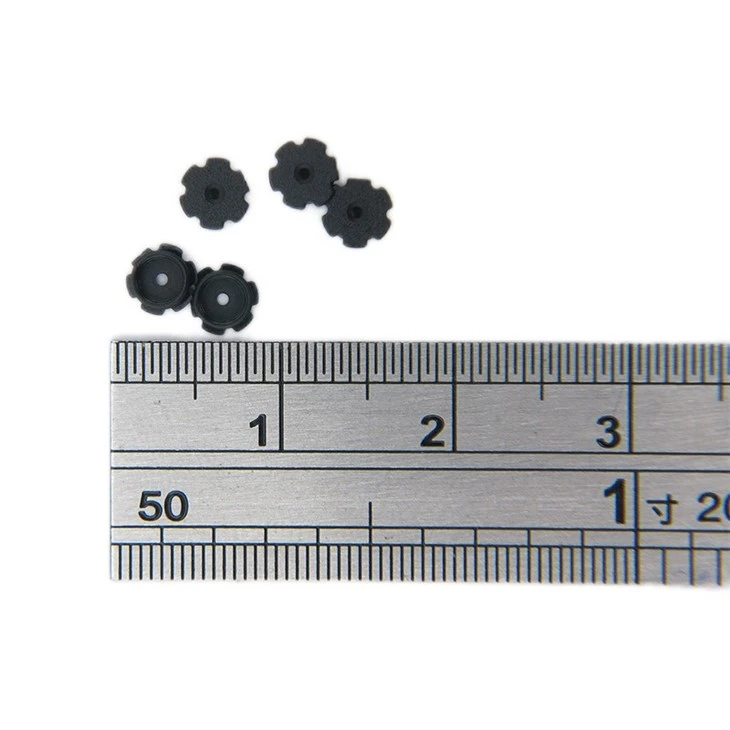

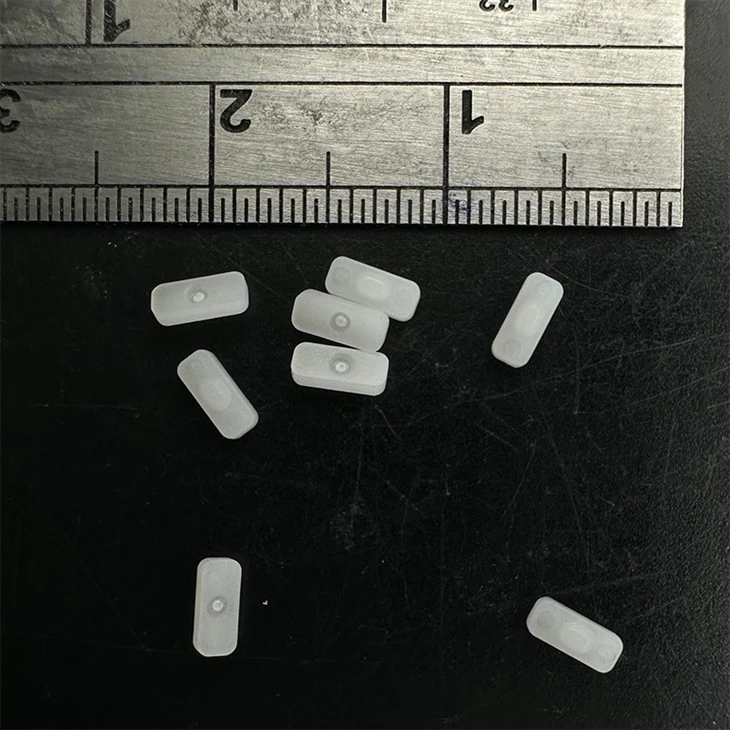

Tuotteen ja muotin pienestä koosta johtuen (kuten alla näkyy) mittatoleranssit pienenevät vieläkin.
Muotin on silti täytettävä 25 %:n osatoleranssi hyvän käsittelyikkunan aikaansaamiseksi.
Kun tuotteen toleranssi on ±{{0}},01 mm, muotin toleranssin on oltava ±0,003 mm, jotta saavutetaan kestävä käsittelyikkuna.
Tällaisten toleranssien saavuttaminen on haastavaa tavanomaisille muottivalmistajille kahdesta pääasiallisesta syystä.
■ Ei voida mitata ±0,003 mm tarkasti, ja todentaminen on vaikeaa.
■ Laitteiden tai taitojen puute näiden toleranssien saavuttamiseksi.
Tuotteen yksityiskohdat:
Pakkaustiedot: laatikko, puinen kotelo, lava tai asiakkaiden mukaan
vaatimukset.
Toimitustiedot: 25-35 päivää meritse, 3-7 päivää lentoteitse
UKK
K: Mikä on mikromuovaus?
Mikromuovaus on pitkälle erikoistunut valmistusprosessi, joka tuottaa erittäin pieniä, erittäin tarkkoja termoplastisia osia ja komponentteja mikronitason toleransseilla. Prosessi alkaa muotin valmistuksella, jossa luodaan muotti, jonka ontelo on muotoiltu halutun osan mukaan. Termoplastista materiaalia tai hartsia ruiskutetaan sitten nopeasti onteloon, mikä mahdollistaa komponenttien tai osien nopean tuotannon.
K: Mikroruiskupuristuksen haasteet
Useimmat mikrokokoonpanotehtävät edellyttävät, että käyttäjät poimivat ja asettavat mikroosia manuaalisesti tehokkailla mikroskoopeilla ja minipinseteillä. Manuaalinen kokoaminen on aikaa vievää ja kallista. Tällaisia pieniä osia kokoavat käyttäjät tarvitsevat tarkkaa katsetta, tiukat standardit valmiille tuotteelle, ja niiden on täytettävä sen laadun edellyttämä luotettavuus.
Yksi ruiskuvaluprosessin haastavimmista puolista on työkalujen suunnittelu. Laadun avain piilee kaksipuolisessa muotissa käytetyssä materiaalissa, joka kestää korkean paineen ruiskutusta taipumatta jopa tuhansien käyttökertojen jälkeen. Muotin suunnittelu on vielä suurempi haaste mikromuovaukselle. Hyvin harvat toimittajat pystyvät täyttämään teräsmateriaalien toleranssit mikrometreissä.
Tämä voi myös johtaa "jakautumiseen". Muotin molempien sivujen leikkauskohdassa olevaa kapeaa erotusviivaa muoviosassa kutsutaan erotusviivaksi. Muoveille tämä pieni sauma ei yleensä ole ongelma, koska se on vain muutaman mikrometrin leveä ja se työstetään usein pois. Mikromuovauksessa jakolinja voi määrittää kokoonpanon onnistumisen ja vaikuttaa komponenttien sopivuuteen.
Osien kokonaislujuuteen ja tarkkuuteen voi vaikuttaa portin sijainti, joka on sisäänkäynti muotissa, jonka kautta muovi ruiskutetaan onteloon. Oikean portin sijainnin valinta työkalussa on ratkaisevan tärkeää laadun ja vakaan prosessin varmistamiseksi. Portit voivat jättää jälkiä tai pieniä muovisia virtauskanavia, jotka on leikattava, kun muovi jäähtyy. Tarkkuus on ratkaisevan tärkeää, joten on oltava varovainen portin jälkien trimmauksessa ja viimeistelyssä.
